การเพิ่ม 1200V ของ Toshiba ในกลุ่มผลิตภัณฑ์ไดโอด SiC Schottky Barrier รุ่นที่สามจะช่วยเพิ่มประสิทธิภาพสูงในอุปกรณ์ไฟฟ้าทางอุตสาหกรรม
คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–25 กันยายน 2024
Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เพิ่มผลิตภัณฑ์ 1200V ในซีรี่ย์ “TRSxxx120Hx ” เข้าในกลุ่มผลิตภัณฑ์ไดโอด Schottky Barrier (SBD) ซิลิคอนคาร์ไบด์ (SiC) เจเนอเรชันที่ 3 (third-generation) สำหรับอุปกรณ์อุตสาหกรรม เช่น อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ สถานีชาร์จรถยนต์ไฟฟ้า และอุปกรณ์จ่ายไฟแบบสวิตชิ่ง เมื่อวันนี้ Toshiba ได้เริ่มจัดส่งผลิตภัณฑ์ใหม่ 10 รายการในซีรีส์นี้ โดย 5 รายการอยู่ในแพ็คเกจ TO-247-2L และ 5 รายการอยู่ในแพ็คเกจ TO-247

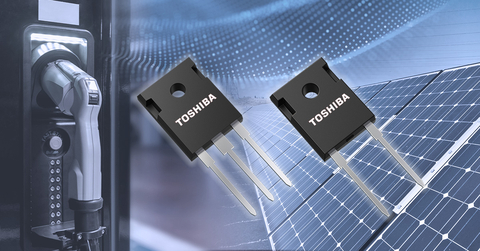

Toshiba: ไดโอด Schottky Barrier SiC รุ่นที่ 3 1200V (ภาพ: Business Wire)
TRSxxx120Hx Series ใหม่เป็นผลิตภัณฑ์ 1200V ที่ใช้โครงสร้าง Schottky (JBS) ของ Junction-barrier ที่ได้รับการปรับปรุง (improved junction-barrier Schottky (JBS) structure [1]) ของ Toshiba 650V SBD รุ่นที่สามของ Toshiba การใช้โลหะชนิดใหม่ในชั้นกั้นจุดเชื่อมต่อช่วยให้ผลิตภัณฑ์ใหม่สามารถบรรลุแรงดันไฟฟ้าขาไปต่ำ ในอุตสาหกรรม [2] ที่ 1.27V (โดยประมาณ) มีการชาร์จความจุรวมที่ต่ำ และกระแสย้อนกลับต่ำ ซึ่งช่วยลดการสูญเสียพลังงานของอุปกรณ์ได้อย่างมากในแอพพลิเคชั่นที่มีพลังงานสูงกว่า
Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์อุปกรณ์ไฟฟ้า SiC ต่อไปและมุ่งเน้นการปรับปรุงประสิทธิภาพที่จะช่วยลดการสูญเสียพลังงานในอุปกรณ์ไฟฟ้าอุตสาหกรรม
หมายเหตุ:
[1] โครงสร้าง JBS ที่ได้รับการปรับปรุง: เป็นโครงสร้างที่รวมเข้ากับโครงสร้าง Merged PiN Schottky (MPS) ซึ่งลดแรงดันไฟฟ้าขาไปที่กระแสสูง อันจะเป็นการลดสนามไฟฟ้าที่บริเวณอินเทอร์เฟซของ Schottky และลดการรั่วไหลของกระแสไฟฟ้า
[2] ในกลุ่ม SBD SiC 1200V จากการสำรวจของ Toshiba ณ เดือนกันยายน 2024
การนำไปใช้งาน
• อินเวอร์เตอร์เซลล์แสงอาทิตย์
• สถานีชาร์จรถยนต์ไฟฟ้า
• แหล่งจ่ายไฟแบบสวิตชิ่งสำหรับอุปกรณ์อุตสาหกรรม, UPS
คุณสมบัติ
- SiC SBD รุ่นที่สาม 1200 V
- แรงดันไฟฟ้าขาไปต่ำที่สุดในอุตสาหกรรม[2]: VF = 1.27V (โดยประมาณ) (IF = IF(DC))
- การชาร์จความจุรวมต่ำ: QC = 109nC (โดยประมาณ) (VR = 800V, f = 1MHz) สำหรับ TRS20H120H
- กระแสย้อนกลับต่ำ: IR = 2.0μA (โดยประมาณ) (VR = 1200V) สำหรับ TRS20H120H
|
ข้อมูลจำเพาะหลัก |
|||||||||
|
(เว้นแต่จะระบุไว้เป็นอย่างอื่น Ta =25°C) |
|||||||||
|
หมายเลขชิ้นส่วน |
แพ็กเกจ |
ค่าสูงสุดที่ยอมรับได้ |
ลักษณะทางไฟฟ้า |
การตรวจสอบตัวอย่างและความพร้อมจำหน่าย |
|||||
|
แรงดันย้อนกลับพีคซ้ำ VRRM (V) |
กระแสขาไปแบบกระแสตรง IF(DC) (A) |
กระแสพีคขาไปที่เพิ่มขึ้นอย่างไม่ซ้ำซาก IFSM (A) |
แรงดันขาไป (การวัดแบบพัลส์) VF (V) |
กระแสย้อนกลับ (การวัดแบบพัลส์) IR (μA) |
การชาร์จความจุรวม QC (nC) |
||||
|
เงื่อนไขอุณหภูมิ Tc (°C) |
f=50Hz (คลื่นไซน์ครึ่งคลื่น, t=10ms), Tc=25°C |
IF=IF(DC) |
VR=1200V |
VR=800V, f=1MHz |
|||||
|
โดยประมาณ |
โดยประมาณ |
โดยประมาณ |
|||||||
|
TO-247-2L |
1200 |
10 |
160 |
80 |
1.27 |
1.0 |
61 |
||
|
15 |
157 |
110 |
1.4 |
89 |
|||||
|
20 |
155 |
140 |
2.0 |
109 |
|||||
|
30 |
150 |
210 |
2.8 |
162 |
|||||
|
40 |
147 |
270 |
3.6 |
220 |
|||||
|
TO-247 |
5 (ต่อขา) 10 (ทั้งสองขา) |
160 |
40 (ต่อขา) 80 (ทั้งสองขา) |
1.27 (ต่อขา) |
0.5 (ต่อขา) |
30 (ต่อขา) |
|||
|
7.5 (ต่อขา) 15 (ทั้งสองขา) |
157 |
55 (ต่อขา) 110 (ทั้งสองขา) |
0.7 (ต่อขา) |
43 (ต่อขา) |
|||||
|
10 (ต่อขา) 20 (ทั้งสองขา) |
155 |
70 (ต่อขา) 140 (ทั้งสองขา) |
1.0 (ต่อขา) |
57 (ต่อขา) |
|||||
|
15 (ต่อขา) 30 (ทั้งสองขา) |
150 |
105 (ต่อขา) 210 (ทั้งสองขา) |
1.4 (ต่อขา) |
80 (ต่อขา) |
|||||
|
20 (ต่อขา) 40 (ทั้งสองขา) |
147 |
135 (ต่อขา) 270 (ทั้งสองขา) |
1.8 (ต่อขา) |
108 (ต่อขา) |
|||||
โปรดดูลิงค์ด้านล่างเพิ่มเติมสำหรับผลิตภัณฑ์ใหม่
TRS10H120H
TRS15H120H
TRS20H120H
TRS30H120H
TRS40H120H
TRS10N120HB
TRS15N120HB
TRS20N120HB
TRS30N120HB
TRS40N120HB
ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับ SiC SBD ของ Toshiba
SiC Schottky Barrier Diodes
3rd generation SiC Schottky barrier diode (SBD)
ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ SiC Power ของ Toshiba
SiC Power Devices
หากต้องการตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์ โปรดไปที่:
TRS10H120H
ซื้อออนไลน์
TRS15H120H
ซื้อออนไลน์
TRS20H120H
ซื้อออนไลน์
TRS30H120H
ซื้อออนไลน์
TRS40H120H
ซื้อออนไลน์
TRS10N120HB
ซื้อออนไลน์
TRS15N120HB
ซื้อออนไลน์
TRS20N120HB
ซื้อออนไลน์
TRS30N120HB
ซื้อออนไลน์
TRS40N120HB
ซื้อออนไลน์
